COUPLING
-
그루브 조인트 시스템
GROOVE JOINT SYSTEM
용접접합방식을 대체할 수 있는 유일한 시스템!
- • 용접과 동일한 견고성과 소음, 진동, 열팽창을 흡수할 수 있는 유연성을 동시에 제공합니다.
- • 용접방식보다 3~4배 빠른 시공성을 가지며, 훨씬 쉽고 저렴한 공사비로 좋은 결과를 얻을 수 있습니다.
- • 화염에 의한 시공이 아니므로 화재에 대한 우려가 없습니다.
- • 프랜지 공법은 많은 볼트와 너트에 의해서 시공되는 반면에 그루브조인트는 오직 스패너와 렌치로 한쌍의 볼트 및 너트를 조임으로써 체결됩니다.
- • 그루브조인트는 나사공법과 달리 나사산을 내기 위한 추가적인 파이프의 두께 및 길이의 손실이 필요치 않으며 비교적 쉽게 체결이 가능합니다.
- • 2~4개의 볼트와 너트를 해체함으로써 배관 내 청소, 유지 및 보수, 배관변경, 배관확장 시공을 가능하게 해줍니다
그루브조인트(GROOVE JOINT)의 특징
- • 배관의 연결 부분에 흠(GROOVE)을 가공하여 커플링 하우징의 키(KEY) 부분과 홈(GROOVE)이 맞물리는 형태이며,
홈(GROOVE) 사이에 RUBBER 재질의 RING GASKET을 장착하고 커플링 하우징이 GASKET을 눌러 기밀이 되는 방식입니다. - • 배관과 배관 사이를 RUBBER RING GASKET으로 감싸주는 구조이므로 한쪽 배관에서 다음 배관으로 소음 및 진동이 전달되는 것을 흡수합니다.
- • 용접이 필요하지 않는 단순조립방식으로 인력 수급이 용이하고 시공이 매우 간편하며, 공사기간을 단축할 수 있어 계획 시공이 가능합니다.
- • 규격화된 제품을 사용함에 따라 항상 일정한 품질을 보증할 수 있습니다.
- • 3중 밀봉 효과를 내는 EPDM 가스켓을 사용하였으며, 음용수에 적용가능한 윤활제를 적용하고 있습니다.
- • 매 조인트의 유니온 역할로 배관시스템의 유지보수작업이 용이합니다.
- • 다양한 파이프에 적용이 가능하고 재질이 다른 파이프끼리도 연결이 가능합니다.
- • 매립 또는 매몰 배관의 응력을 감소시키고 지진 등에 의한 순간적 진동 응력을 흡수합니다.
작업의 편의성
- 협소공간 작업용이, 신속한 작업성
- 작업환경의 양호성(별도의 환기시설 불필요)
- 신축, 증설 개보수 및 유지보수시 안전사고 요인의 감소
배관의 기능성
- 배관손상이 없어 부식발생 요인 감소(배관수명연장)
- 시공시 배관의 균등한 품질 유지관리가 가능
- 매조인트가 유니온과 같은 역할로 보수작업이 용이
- 플렉시블 커플링 사용시 팽창, 수축, 휨작용에 대한
뛰어난 유연성 소음, 진동 전파의 최소화소
RIGID JOINT 고정식 조인트 체결
고정식 조인트는 전조 GROOVE의 허용오차에 적용되도록 제조된 앵글패드 하우징이 파이프 홈부위를 잡아주는 방식이며,
조인트의 하우징이 볼트에 의한 체결력이 빗면으로 전달되어 견고한 체결이 가능합니다.
- • 소방배관에 적용 가능합니다.
- • 팽창, 수축휨, 굽힘 배관의 움직임을 최소화시킬 수 있는 제품입니다.
- • 용접과 동등한 견고성을 가집니다.
- • 간편한 SWING OVER형으로 1개의 볼트를 풀면 해체와 조립이 가능합니다.
FLEXIBLE JOINT 유동식 조인트 체결
유동식 조인트는 조인트에서 배관, 기계, 펌프 및 기타 배관자재 연결시 발생할 수 있는 신축, 충격, 팽창, 힘, 굽힘 또는
지진시 발생하는 진동에 의한 파손의 배관 손상을 일정수준 최소화하며 배관의 축 방향, 회전 및 각도변화가 가능한 제품입니다.
- • 용접과 동등한 견고성과 수축 팽창, 진동, 소음 등에 유연성을 가집니다.
- • 내진설계 펌프주위 배관 등 파이프의 뒤틀림, 수축팽창에 대한 유연성이 요구되는 곳에 사용됩니다.
- • 유연성이 뛰어나며, 매립 배관에서의 응력 감소가 탁월하여 지진 등에 의한 순간적 진동 응력을 흡수하므로 내진설계에 적합한 제품입니다.
- • 입상관 및 횡주관의 진동 및 수축 팽창 등이 발생할 수 있는 곳에 사용되어 집니다.
전조식 그루브 가공방법
전조식 그루브 방식은 파이프를 깎아내지 않는 방식이며 다양한 사이즈군의 전조가능한 그루빙 기계가 있습니다.
그루브조인트를 사용하기 위해서는 파이프에 전조식 롤 그루브 또는 컷트 그루브를 만들어야 합니다.
HOUSING KEY 부분의 역할은 조인트가 파이프로부터 빠지지 않도록 하는 역할을 하며
그루브조인트가 올바른 작용(신축, 팽창, 굽힘, 휨 기능)을 할 수 있도록 만들어 줍니다.ANGLE-PAD COUPLING 고정식 커플링

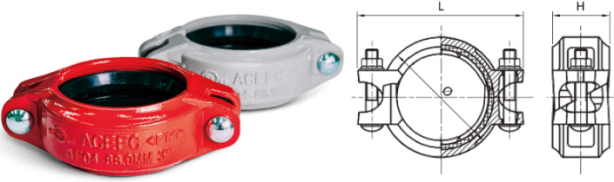

AF 04(XGQT7)
- 하우징: 덕타일(ASTM A536/GCD450)
- 볼트/너트: ASTM A183(실버)
- 가스켓: EPDM
- 도장방식: 에폭시(적색)
- 연결방식: 앵글패드
- 사용용도: 소화배관
- 회색으로 주문생산가능

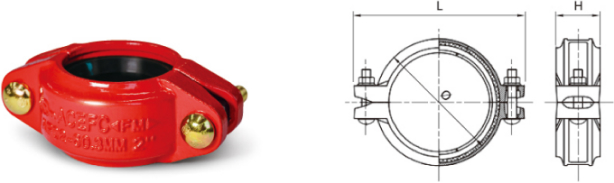

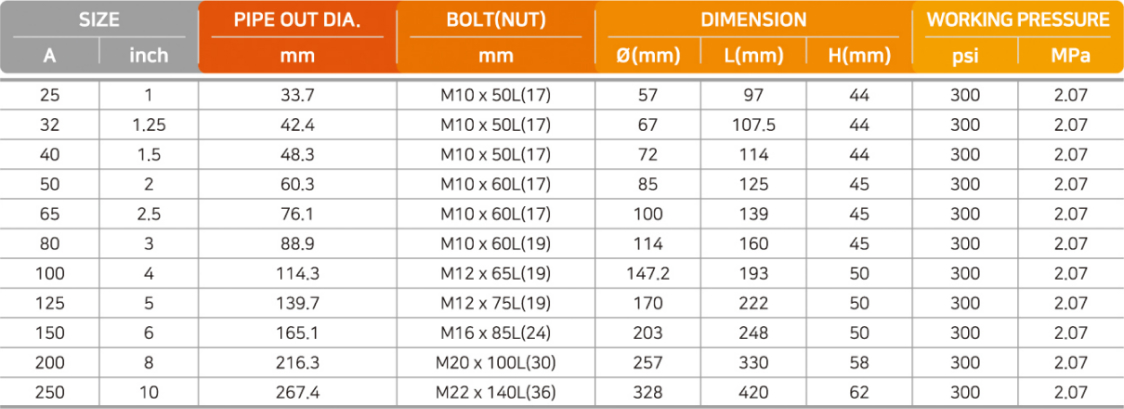

FLEXIBLE COUPLING 유동식 커플링
AF 02(XGQT2)
- 하우징: 덕타일(ASTM A536/GCD450)
- 볼트/너트: ASTM A183(골드)
- 가스켓: EPDM
- 도장방식: 에폭시(적색)
- 사용용도: 소화배관
- 특징: 신축, 팽창, 진동 등을 흡수하는 역할

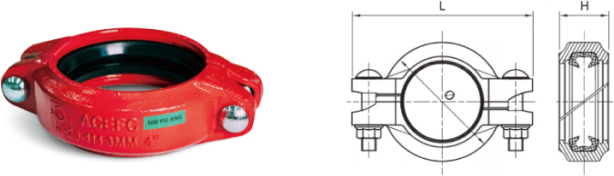

HIGH PRESSURE RIGID COUPLING 고압용 고정식 커플링
AF-20
- 하우징: 덕타일(ASTM A536/GCD450)
- 볼트/너트: ASTM A183(실버)
- 가스켓: EPDM
- 도장방식: 에폭시(적색)
- 사용용도: 소화배관

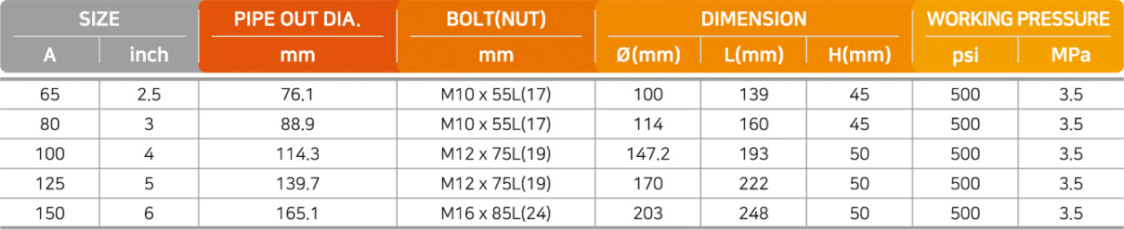

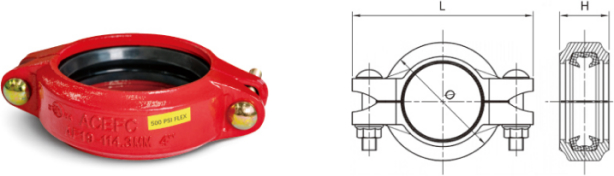

HIGH PRESSURE FLEXIBLE COUPLING 고압용 유동식 커플링
AF-19
- 하우징: 덕타일(ASTM A536/GCD450)
- 볼트/너트: ASTM A183(골드)
- 가스켓: EPDM
- 도장방식: 에폭시(적색)
- 사용용도: 소화배관

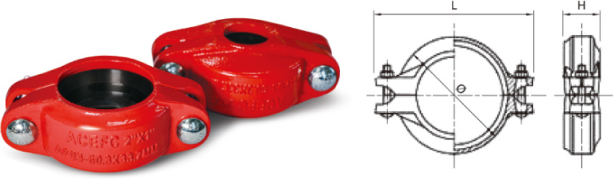

REDUCING FLEXIBLE COUPLING 이경 유동식 커플링
AF 03(XGQT6)
- 하우징: 덕타일(ASTM A536/GCD450)
- 볼트/너트: ASTM A183(실버)
- 가스켓: EPDM
- 도장방식: 에폭시(적색)
- 사용용도: 소화배관
